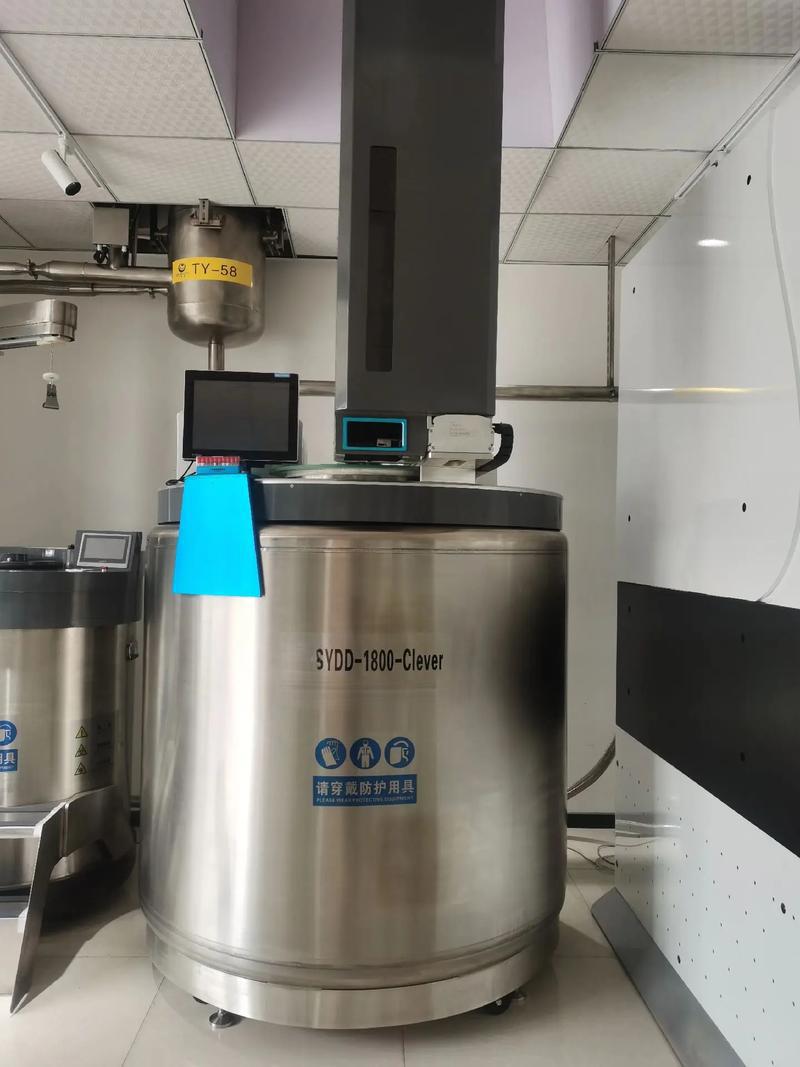

氣相液氮罐作為生物樣本（如干細胞、疫苗、基因樣本）長期低溫儲存的核心設備，其 “溫度均勻性”“液位準確性”“壓力穩定性” 直接決定樣本活性與儲存安全。與傳統液相液氮罐不同，氣相液氮罐通過罐內氣態氮維持低溫環境（通常 - 150℃~-190℃），若關鍵參數偏離設定值，易導致樣本凍融損傷或儲存失效。本文系統梳理氣相液氮罐的校準核心參數、規范流程、工具選擇及注意事項，為實驗室、生物樣本庫等場景提供標準化校準方案，助力設備穩定運行。
一、氣相液氮罐為何必須校準？—— 校準的核心意義與適用場景
氣相液氮罐的校準并非 “可選操作”，而是保障樣本安全與設備合規性的關鍵環節，其核心意義體現在三方面：
- 確保樣本儲存環境達標：生物樣本（如細胞、組織）對低溫環境要求嚴苛（如干細胞需長期儲存于 - 180℃以下），若罐內溫度不均勻（局部溫差超過 5℃）或?qū)嶋H溫度高于設定值，會導致樣本活性下降甚至失效；
- 規避設備故障風險：液位計顯示不準可能導致液氮補充不及時（實際液位過低），或過度充裝（實際液位過高），前者引發罐內溫度驟升，后者增加壓力超標風險；
- 滿足合規性要求：醫藥、生物領域相關標準（如 GMP、ISO 23092-1）明確要求，氣相液氮罐需定期校準，校準記錄需留存?zhèn)洳?，確保樣本儲存過程可追溯。
需重點校準的場景：
- 新設備首次投用前（確認參數符合設計要求）；
- 設備連續運行 6 個月后（常規周期性校準）；
- 設備維修后（如更換液位傳感器、溫度探頭、壓力閥）；
- 發現異常時（如溫度波動超過 ±2℃、液位顯示偏差＞5%、壓力頻繁超標）；
- 樣本儲存量大幅變化前（如從 50% 容量增至 90% 容量，需確認溫度均勻性是否受影響）。
二、氣相液氮罐校準核心參數：4 個必校指標與校準標準
氣相液氮罐的校準需聚焦 “影響樣本儲存與設備安全” 的關鍵參數，而非全參數覆蓋。結合行業標準與實操經驗，核心校準參數包括 4 項，具體要求如下：
（一）溫度均勻性：罐內不同區域溫度偏差控制
定義：氣相液氮罐內不同位置（如頂部、中部、底部，靠近罐壁與中心）的溫度差值，反映罐內低溫環境的穩定性。
校準標準：
- 生物樣本儲存區（通常為罐內中部至底部，高度 2/3 區域）溫度應≤-150℃，且任意兩點溫差≤3℃；
- 罐口附近區域溫度應≤-120℃（避免樣本取放時受高溫影響）。
校準原理：通過在罐內不同位置布置多點溫度傳感器，連續監測 24 小時，記錄各點溫度數據，計算溫差是否符合標準。
（二）液位準確性：液位計顯示值與實際值偏差
定義：液位計（如電容式、浮子式、稱重式）顯示的液氮液位值與實際液位值的差值，直接影響液氮補充時機判斷。
校準標準：
- 液位顯示偏差應≤±3%（如實際液位 50%，顯示值應在 47%~53% 之間）；
- 低液位報警閾值校準：報警觸發時，實際液位應與設定閾值（如 10%）偏差≤±1%。
校準原理：采用 “稱重法” 作為基準（最準確的液位測量方式），稱取罐內液氮實際重量（實際液位 =（當前總重 - 空罐重 - 氣態氮重）/ 滿罐液氮重 ×100%），與液位計顯示值對比，計算偏差。
（三）壓力穩定性：罐內壓力波動范圍
定義：氣相液氮罐正常運行時，罐內壓力的波動幅度與是否維持在設定區間（通常 0.02MPa~0.05MPa），壓力異常會影響氣態氮循環效率，導致溫度波動。
校準標準：
- 正常運行時，壓力波動幅度≤±0.005MPa / 小時；
- 壓力閥（安全閥、減壓閥）起跳壓力偏差≤±5%（如安全閥設定起跳壓力 0.08MPa，實際起跳壓力應在 0.076MPa~0.084MPa 之間）。
校準原理：用高精度壓力表（精度≥0.2 級）替換原壓力表，連續監測 24 小時壓力變化，記錄波動幅度；通過壓力校準儀模擬壓力升高，測試壓力閥起跳壓力是否符合設定值。
（四）漏熱率：評估罐體絕熱性能
定義：氣相液氮罐單位時間內從外界吸收的熱量（間接反映絕熱層性能），漏熱率過高會導致液氮蒸發率增加，液位下降過快，運行成本上升。
校準標準：
- 靜態漏熱率（無樣本取放、無液氮補充時）應≤0.5W/L（如 100L 罐靜態漏熱率≤50W）；
- 動態漏熱率（每日取放樣本 1~2 次）應≤0.8W/L。
校準原理：在恒溫環境（20℃±2℃）下，密封罐口，連續 72 小時監測液氮液位變化，根據液氮汽化潛熱（200kJ/kg）計算漏熱率（漏熱率 =（液位下降量 × 液氮密度 × 汽化潛熱）/（罐容積 × 時間））。
三、氣相液氮罐校準規范流程：6 步完成標準化校準
校準需遵循 “準備→基準校準→參數測試→數據記錄→偏差調整→驗證” 的流程，確保每一步可追溯，避免操作失誤導致校準結果不準確。
（一）校準前準備：3 項核心準備工作
- 溫度校準：多點溫度記錄儀（精度 ±0.1℃，帶耐低溫探頭，探頭數量≥5 個）、低溫隔熱手套；
- 液位校準：電子臺秤（量程≥罐滿罐重量，精度≤0.1%）、干燥氮?dú)馄浚ㄓ糜谛?zhǔn)后吹掃管路）；
- 壓力校準：高精度壓力表（精度 0.2 級，量程 0~0.1MPa）、壓力校準儀（可輸出 0~0.1MPa 壓力）；
- 輔助工具：無塵布、酒精（75%，清潔傳感器）、校準記錄表格（含參數標準值、實測值、偏差）。
- 若罐內有樣本，需臨時轉移至備用氣相液氮罐（確保樣本始終處于 - 150℃以下）；
- 清空罐內殘留液氮：通過排液閥緩慢排出液氮，用干燥氮?dú)獯祾吖迌?nèi)（避免殘留水分結冰），直至罐內溫度回升至 5℃以下；
- 檢查設備狀態：確認罐體無碰撞損傷、管路無堵塞、閥門開關靈活，若有異常需先維修再校準。
- 校準環境溫度控制在 20℃±2℃，濕度≤60%（避免濕度過高導致傳感器結霜）；
- 環境無強氣流（如空調直吹）、無振動（如附近有大型設備運行），避免影響溫度、壓力監測精度。
（二）分步校準操作（以 100L 氣相液氮罐為例）
1. 溫度均勻性校準（耗時 24 小時）
- 傳感器布置：在罐內布置 5 個溫度探頭（按 “五點法”）：
- 點 1：罐內頂部（距離罐口 10cm 處）；
- 點 2：罐內中部（罐高 1/2 處，靠近罐壁）；
- 點 3：罐內中部（罐高 1/2 處，罐中心）；
- 點 4：罐內底部（距離罐底 10cm 處，靠近罐壁）；
- 點 5：罐內底部（距離罐底 10cm 處，罐中心）；
探頭固定在非金屬支架上（避免金屬導熱影響測量），引線通過罐口密封孔引出，連接多點溫度記錄儀。
- 充液與監測：向罐內充裝液氮至 80% 液位，密封罐口，開啟溫度記錄儀（采樣間隔 10 分鐘），連續監測 24 小時。
- 數據處理：提取 24 小時內各點溫度數據，計算最高溫度、最低溫度、溫差，判斷是否符合 “≤-150℃，溫差≤3℃” 標準。
2. 液位準確性校準（耗時 2 小時）
- 空罐稱重：用電子臺秤稱取空罐重量（含罐內支架、傳感器，記為 M1）；
- 充液與稱重：向罐內充裝液氮至 50% 液位（按液位計顯示），靜置 30 分鐘（待氣態氮穩定），稱取總重（記為 M2）；
- 計算實際液位：滿罐液氮重量 = 罐容積 × 液氮密度（0.808kg/L，100L 罐滿罐液氮重 80.8kg），實際液位 =（M2-M1 - 氣態氮重）/80.8×100%（氣態氮重忽略不計，誤差≤0.5%）；
- 偏差計算：對比實際液位與液位計顯示值，若偏差＞±3%，需調整液位計（如電容式液位計重新校準零點與量程）。
3. 壓力穩定性校準（耗時 24 小時）
- 壓力表替換：關閉罐內壓力閥，泄壓后拆卸原壓力表，安裝高精度壓力表（已校準合格）；
- 壓力監測：開啟液氮罐，調整壓力至設定值（如 0.03MPa），開啟數據記錄儀（采樣間隔 5 分鐘），連續監測 24 小時，記錄壓力最大值、最小值，計算波動幅度；
- 壓力閥校準：用壓力校準儀連接罐內壓力接口，緩慢升高壓力，記錄安全閥起跳壓力（重復 3 次，取平均值），若偏差＞±5%，調整安全閥彈簧張力。
4. 漏熱率校準（耗時 72 小時）
- 初始液位記錄：充裝液氮至 80% 液位，靜置 2 小時，記錄初始液位（L1）；
- 密封監測：密封罐口，關閉所有閥門，在恒溫環境（20℃±2℃）下放置 72 小時，期間不進行任何操作；
- 最終液位記錄：72 小時后，記錄最終液位（L2），計算液位下降量（ΔL=L1-L2）；
- 漏熱率計算：漏熱率 Q=（ΔL×100L×0.808kg/L×200kJ/kg）/（100L×72h）=（ΔL×0.808×200）/72 kJ/(L?h)=2.24ΔL W/L（1kJ/h=0.278W），判斷是否符合≤0.5W/L 標準。
（三）校準后處理：2 個關鍵步驟
- 若某參數偏差超標（如溫度溫差 4℃），需針對性調整：溫度均勻性超標可檢查罐內氣流循環風扇是否故障，液位偏差超標可重新校準液位計零點；
- 調整后需重復該參數的校準測試，直至偏差符合標準（驗證校準效果）。
- 填寫《氣相液氮罐校準記錄表》，內容包括：設備編號、校準日期、校準人員、各參數標準值 / 實測值 / 偏差、調整措施、驗證結果；
- 校準記錄與校準工具的檢定證書（如高精度壓力表檢定證書）一同歸檔，保存期限≥3 年（符合合規性要求）；
- 在設備明顯位置粘貼 “校準合格標簽”，標注下次校準日期（通常為 6 個月后）。
四、校準常見問題與解決方案：避開 8 個實操誤區
在氣相液氮罐校準過程中，操作人員易因細節疏忽導致校準結果不準確，以下為常見問題及解決方法：
五、校準后的日常維護：延長設備校準有效期
校準合格后，通過日常維護可維持設備參數穩定，延長下次校準周期：
- 每日檢查：記錄液位計顯示值、罐內溫度、壓力，若發現液位下降速度突然加快（如單日下降＞2%）、溫度升高＞-155℃，需及時排查原因（如漏熱率升高）；
- 每周維護：清潔罐口密封塞（用酒精擦拭，去除雜質）；檢查壓力閥是否有漏氣跡象（如閥門出口有白霜）；
- 每月校準驗證：用便攜式溫度儀（已校準）抽查罐內中部溫度，與設備顯示值對比，偏差≤1℃為正常；用臺秤稱取罐重，驗證液位計顯示偏差是否≤3%；
- 季度保養：檢查罐體外壁是否有碰撞損傷（影響絕熱層）；清理罐內樣本支架（若有雜質堆積，影響氣流循環），清理后用干燥氮?dú)獯祾摺?/span>
結語
氣相液氮罐的校準是 “預防型維護” 的核心環節，而非單純的 “合規性要求”。通過精準校準溫度均勻性、液位準確性等核心參數，可及時發現設備潛在故障（如絕熱層失效、壓力閥老化），避免樣本因環境異常受損。實際操作中，需嚴格遵循標準化流程，規避常見誤區，同時結合日常維護，讓設備長期維持在最佳運行狀態。只有將 “校準” 與 “維護” 結合，才能真正保障生物樣本的長期儲存安全，降低科研與生產風險。
